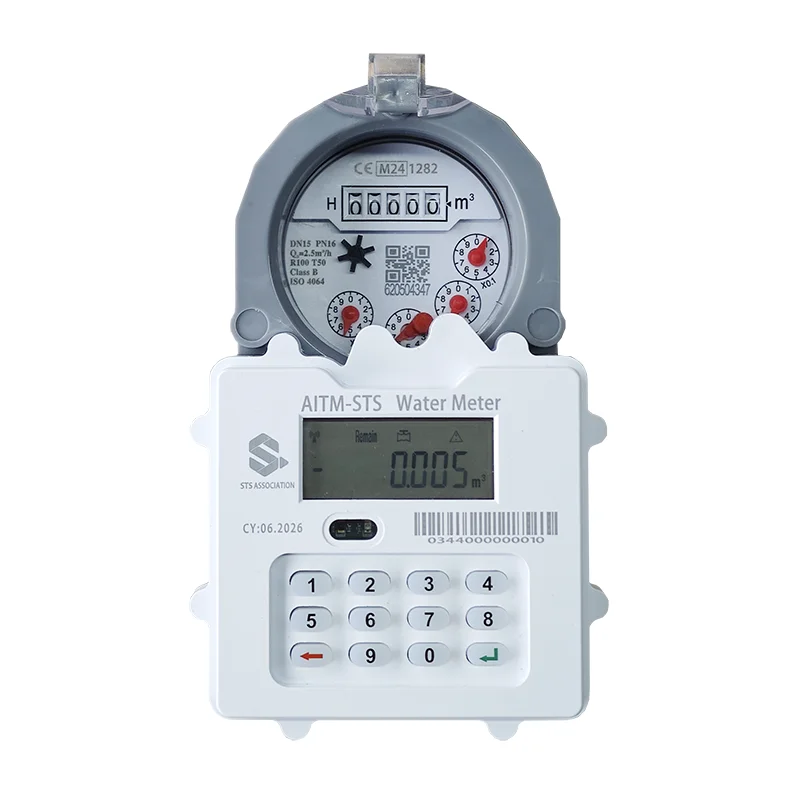

Medidor de agua con teclado prepago STS Token

Los medidores de agua con teclado prepago STS Token de la fábrica Xinkong están diseñados en estricta conformidad con los estándares internacionales IEC 62055-41 e IEC 62055-51. Poseen capacidades de seguridad que incluyen detección de vencimiento de claves, verificación del tipo de clave, protección de reproducción, protección de desbordamiento de recarga y protección contra operaciones no autorizadas. Al admitir sistemas de administración de claves de múltiples niveles como DITK/DUTK/DDTK, cumplen con los requisitos de aplicaciones de seguridad y control de claves de los sistemas de medición de agua prepagos.

Los módulos medidores de agua STS utilizan tokens cifrados (códigos de recarga de 20 dígitos) como medio de recarga, eliminando la necesidad de tarjetas IC y permitiendo "pagar primero, usar después", un cambio de los métodos tradicionales de uso de agua y una solución al problema de las facturas de agua vencidas. Sus funciones principales incluyen medición de agua, recarga prepaga, alarma de saldo, interferencias antimagnéticas y almacenamiento de datos. Ofrecen medición precisa, consumo de energía ultrabajo y fácil operación, satisfaciendo las necesidades de diferentes clientes tanto de uso como de administración.

Parámetro técnico

Voltaje de funcionamiento: CC 3,6 V (batería de iones de litio desechable)

Corriente estática: ≤30uA

Recibir corriente: <= 12 mA

Corriente de transmisión: <= 120 mA

Potencia de transmisión: 12dBm

Frecuencia de funcionamiento: 433MHz

Distancia de comunicación: 1 km en áreas abiertas

Tipo de sensor: interruptor de láminas, sensor magnetorresistivo, etc.

Corriente de accionamiento: 200 mA

Temperatura de funcionamiento: -20 ℃ ~ 55 ℃

Definición de interfaz

Características de la función

1 Medición precisa

Equipado con un puerto de detección de señal de pulso, este medidor de agua con teclado prepago STS calcula el caudal actual y registra y almacena diversos datos relacionados con el usuario, como el flujo acumulativo, el flujo diario y el flujo del último mes.

Emplea tecnología anti-jitter durante la detección de señal de pulso para evitar de manera efectiva mediciones erróneas causadas por interferencias externas, mejorando así la precisión de la medición. El módulo medidor de agua también presenta detección de anomalías en la señal de pulso, detecta fallas en la señal de pulso e interferencias magnéticas fuertes, y registra y almacena estos estados anormales.

Admite varios sensores y señales de muestreo, incluidos interruptores de láminas, sensores magnetorresistivos/de efecto Hall y sensores no magnéticos.

2 Detección de voltaje

Comprueba periódicamente el voltaje de la batería, registra el estado de bajo voltaje y emite una alarma cuando la batería está baja, y también tiene una función de monitoreo de fallas de energía para guardar datos de medición de manera oportuna y evitar pérdidas accidentales.

3  temporizador real

Integra una función de reloj en tiempo real, lo que garantiza una alta precisión de sincronización.

4 restauración de datos

Los registros históricos almacenan 18 meses de datos de fin de mes y datos de punto fijo diarios del mes anterior.

control de 5 válvulas

Cuenta con funciones de actuación de válvula, detección de tiempo de espera y manejo de anomalías.

Puede ejecutar automáticamente acciones de conmutación de válvulas de acuerdo con el ciclo de conmutación de válvulas establecido, evitando que las válvulas se bloqueen debido a una inactividad prolongada, reduciendo los costos de mantenimiento del medidor de agua y extendiendo la vida útil.

6 interferencias antimagnéticas

Cuando se produce una interferencia magnética, el módulo identificará y registrará automáticamente el estado anormal y puede vincular simultáneamente la válvula para cerrarla o permanecer inactiva.

7 prepago

El medidor calcula el volumen de agua restante en tiempo real en función del volumen de agua recargada acumulada y el flujo acumulado. Cuando el volumen de agua restante sea inferior a 0, la válvula se cerrará automáticamente. Después de una recarga exitosa, la válvula se abrirá automáticamente. Cuando la válvula está en el estado cerrado de atrasos, la función de sobregiro se puede activar presionando el botón en el medidor.

8 comunicación LoRa

La comunicación se puede establecer de forma inalámbrica con la CIU o un recolector de datos. Con el CIU, los usuarios pueden operar e interactuar con datos de forma remota sin un contacto cercano con el medidor. El recopilador de datos recopila datos como el estado del dispositivo y el caudal, que luego se cargan en la plataforma del sistema, lo que permite la recopilación remota y centralizada de datos de los dispositivos medidores de agua.

9 función de recarga

Se puede recargar agua para los dispositivos de medición ingresando un token de recarga cifrado STS de 20 dígitos. Se admite la recarga sin tarjeta, evitando el riesgo de desgaste y pérdida de la tarjeta.

10 función de consulta

Al ingresar un código de consulta de 4 dígitos, los usuarios pueden verificar parámetros como el volumen de agua restante, el uso acumulado, la cantidad de recarga actual y el estado de la válvula del dispositivo dosificador, que se muestran de forma clara e intuitiva.

11 Función de sobregiro

Cuando el dispositivo dosificador se queda sin agua restante y la válvula está cerrada, el usuario puede activar el modo de sobregiro ingresando un código corto específico para continuar usando agua temporalmente. Una vez que el monto del sobregiro alcance el valor establecido, la válvula se cerrará nuevamente y no se permitirá un sobregiro por segunda vez.

12 actualización OTA

No es necesario reemplazar ni desmontar el medidor de agua con teclado prepago STS Token; Todos los programas de módulos admiten actualizaciones OTA, cumpliendo continuamente con los nuevos requisitos de los medidores de agua y eliminando las preocupaciones de los usuarios.
