Medidor de energía multifunción de riel de cuatro fase de cuatro fase de cuatro fase Smart Meder

Xinkong Electrical es un fabricante y proveedor profesional de medidores de energía de energía multifunción de cuatro fase de cuatro fase. Hemos sido especializados en la medición durante muchos años. Nuestros productos tienen una buena ventaja de precio y cubren la mayoría de los mercados del sudeste y medio de Asia. Esperamos convertirnos en su socio a largo plazo en China.

Enviar Consulta

Descripción del Producto

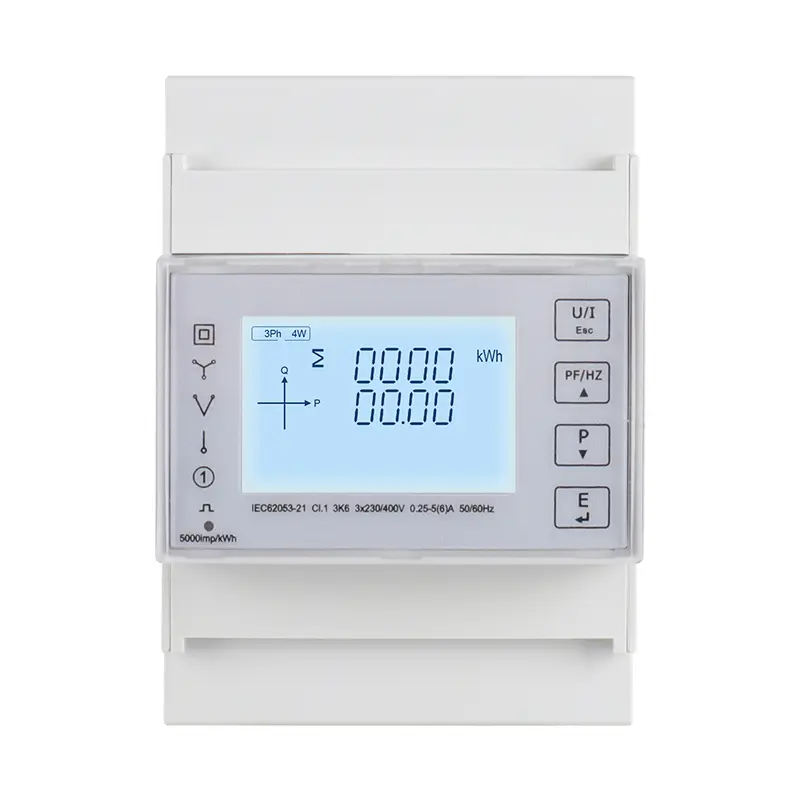

Tres fase de cuatro cables DIN Rail Multifunción Energía Smart Meder es Din Rail Instalación Mutil-Función de energía Medidor de energía. Estos productos pueden Medición de soporte y análisis de la variedad de parámetros de potencia, como voltaje, corriente, la potencia de cuatro cuadrantes parámetros, factor de potencia, etc. Mientras tanto ellos también pueden proporcionar the measurement of multiple electric energy parameters , such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high stability y características de larga vida. Esta serie de productos con interfaz de comunicación RS485, BAUD TASA MÁXIMO Soporte de 38400 pb, que admite protocolos de comunicación Modbus RTU. Puede realizar fácilmente la función de lectura de datos remotos y adoptar el diseño de LCD de pantalla grande y clave sensible al tacto, que puede llevar a cabo fácilmente la vista local y establecer la operación de los parámetros de variedad. El producto tiene la función de protección de contraseña, que garantiza la seguridad de los datos del producto.

El medidor de energía Smart de energía multifunción DIN de cuatro fase de cuatro fase está diseñado para el monitoreo de energía eléctrica del inversor fotovoltaico, análisis estadístico del nuevo consumo de electricidad de energía, necesidades de monitoreo de energía de los servicios públicos del sistema de energía y edificios inteligentes. Su función de comunicación completa es muy adecuada para varios sistemas de control, sistemas SCADA y Sistemas de gestión de energía.

Características

Acceso máximo de corriente 100adirectas

Montaje en riel DIN, Estándar 4 Módulo de ancho.

Medición de parámetros multifunción, proporcionando voltaje, corriente, potencia activa, potencia reactiva, potencia aparente, potencia factor, ángulo de fase, etc.

Proporcione una variedad de datos estadísticos y funciones de almacenamiento local, como potencia bidireccional, demanda y otros datos estadísticos. Proporcionar estadísticas mensuales de consumo de electricidad durante los últimos 12 meses y estadísticas diarias de consumo de electricidad durante los últimos 31 días

Soporte de la función de comunicación RS485, velocidad de transmisión de hasta 38400 pb, protocolo de soporte Modbus RTU.

Admite una interfaz de salida de pulso de optoacopler, y se pueden establecer los parámetros de salida.

El tiempo de actualización de LCD es 1 segundo, Manual de soporte o automático Pantalla de desplazamiento (configurable)

Parámetros

1. La unidad puede medir y mostrar
Rms instantáneo Valores
Actual	Por fase, neutral
Voltaje	L-L, L-N
Frecuencia	45 a 65Hz
Potencia activa	Total y por fase
Factor de potencia	Total y por fase
Energía Valores (incluir: importar, Exportación, importación + exportación)

Energía activa	0 a 9999999.999 kwh
Energía activa de múltiples tarifas (T1 - T4)	0 a 9999999.999 kwh
2. La unidad puede medir y leer comunicación
Energía Valores
Energía aparente (total)	0 a 999999999999 levadura
Reactivo de múltiples tarifas Energía (T1 - T4)	0 a 9999999.999 Kvarh, incluyen: importación, exportación, importación+exportación
Consumo mensual de electricidad durante los últimos 12 meses	Energía activa total Rango: 0 a 9999999.999 KWH
Consumo diario de energía durante los últimos 31 días	Energía activa total Rango: 0 a 9999999.999 KWH
3. La unidad puede establecer
Clase de comunicación	Dirección de Modbus, tasa de baudios, bit de paridad, bit de detención
Clase de configuración del sistema	Contraseña de usuario (HMI), Tipo de sistema de energía
Clase de salida de pulso	Tipo de salida de pulso, ancho de salida de pulso, velocidad de salida de pulso
Clase horaria	Tiempo automático de visualización de desplazamiento, retroiluminación tiempo, tiempo del sistema (RTC), tarifa tiempo

Especificación

Eléctrico Características
Tipo de medición		RMS incluyendo armónicos en el sistema CA, soporte 1p2w, 3p3w, 3p4w
Precisión de la medición	Voltaje, corriente	Clase 0.5, según IEC 61557-12
	Potencia activa	Clase 1 / 0.5, según IEC 61557-12
	Potencia reactiva	Clase 2, según IEC 61557-12
	Poder aparente	Clase 1, según IEC 61557-12
	Energía activa	Clase 1 / 0.5S, según IEC 62053-22, IEC 61557-12
	Energía reactiva	Clase 2, según IEC 62053-23, IEC 61557-12
	Factor de potencia	Clase 1, según IEC 61557-12
	Frecuencia	Clase 0.2, según IEC 61557-12
	Distorsión armónica	Clase 2, según IEC 61557-12
Tasa de actualización de datos		1 segundo. Opcional 100 ms
Voltaje de entrada	Bazo de flotaje (uno)	230 VAC (L-N) / 400 VAC (L-L)
	Conexión directa	Rango medido: 85 a 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Rango de frecuencia	45 a 65 Hz
	Capacidad de sobrecarga	2*Un por 1 segundo
Entrada	Rango medido	0.005 a 100 A, la corriente básica (IB) es 10A
Entrada	Capacidad de sobrecarga	30*IMAX por 0.01 segundos
Salida de pulso	Tipo de interfaz	OptoCoupler de colector abierto
	Pulso constante	400 / 100/10/1 IMP / KWH (KVARH) (configurable)
	Ancho de pulso	60/100/200 milisegundos (configurables), el valor predeterminado es 100 millisegundos
	Tipo de salida de pulso	Importación/exportación/energía activa total, Importar/exportar/energía reactiva total (Configurable)
	Clase	Clase A, según IEC 62053-31
	Voltaje de entrada	5 ~ 27 VDC
Luz indicadora de pulso en el panel		Pulse constante es de 400imp/kWh
Precisión del reloj en tiempo real		0.5 s/d

Mecánico Características
IP grado de protección (IEC 60529)	Diseñado para la pantalla delantera IP51, cuerpo de medidores IP30
Dimensiones (W x H x D)	99 x 71 x 65 mm
Posición de montaje	Montaje en riel de DIN
Material del estuche del medidor	UL 94 V-0
Ambiental Características
Temperatura de funcionamiento	-25 a+55 ℃
Temperatura de almacenamiento	-40 a+80 ℃
Humedad	<90%, no condensación
Título de contaminación	2
Altitud	Hasta 2000m
Vibración	10 Hz a 150Hz, IEC 60068-2-6
Electromagnético Características
Descarga electrostática	Nivel 4, según IEC 61000-4-2 (1)
Inmunidad a campos irradiados	Nivel 3, según IEC 61000-4-3 (1)
Inmunidad a transitorios eléctricos rápidos	Nivel 4, según IEC 61000-4-4 (1)
Inmunidad a las olas	Nivel 4, según IEC 61000-4-5 (1)
Inmunidad a perturbaciones realizadas	Nivel 3, según IEC 61000-4-6 (1)
Inmunidad a los campos magnéticos	IEC 61000-4-8 (1)
Inmunidad a salas de voltaje	IEC 61000-4-11 (1)
Emisiones radiadas	Clase B, según EN55011
Emisiones realizadas	Clase B, según EN55011
Armonía	IEC 61000-3-2 (1)
(1): La prueba experimental se lleva a cabo de acuerdo con los requisitos de grado de los productos de grado industrial en IEC61326-1
Seguridad
Categoría de medición	Cat III, según IEC 61010-1
Categoría de sobretensión	Cat III, según IEC 61010-1
Aislamiento	Prueba de voltaje de CA: 4kV por 1 minuto
Aislamiento	Prueba de voltaje de impulso: forma de onda de 6kV - 1.2/50 µs
Clase de protección	II, según IEC61010-1
Comunicación
Interfaces estándar y protocolos	2 alambres rs485, modbus rtu
Tasa de buad	1200 a 38400 BPS, el valor predeterminado es 9600 bps
Paridad	Ninguno, incluso, extraño, el valor predeterminado es ninguno
Parada	1 o 2, el valor predeterminado es 1
Tiempo de respuesta	<100 ms
Modo de transmisión	medio-dúplex
Distancia de transmisión	Hasta 1000 m
Max. Carga de bus	64 PCS

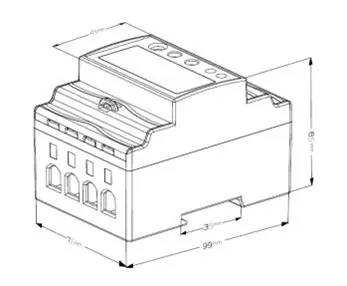

Dimensiones de instalación
