Xinkong es un fabricante y proveedor profesional de la unidad de monitoreo de la corriente residual de detección de fuga de CA/ CC con muchos años de experiencia. La unidad de monitoreo de corriente residual de detección de fugas de CA/ CC puede cumplir con muchas aplicaciones, si está interesado en nuestros servicios de calidad, puede consultarnos ahora, y nos responderemos de inmediato. Una función de seguridad importante de estos dispositivos es un monitor de la corriente de fuga de todo el sistema de los módulos de energía contra la Tierra. Un sistema defectuoso puede volverse peligroso para las personas o causar incendios. Antes de que llegue hasta ahora, los módulos de potencia deben desconectarse de la cuadrícula. La corriente de fuga contiene componentes de CC y CA. Por lo tanto, es necesaria una unidad de monitoreo sensible a AC/DC.
Xinkong es un fabricante y proveedor de la unidad de monitoreo de corriente residual de detección de fuga de CA/ CC, conocido por el servicio de calidad. Wenzhou Xinkong Import & Export Co., Ltd. es una empresa innovadora que integra la investigación, producción y ventas científicas. La red de ventas de la compañía cubre muchos países y regiones como Europa y el sudeste asiático, y los clientes son bien recibidos por los clientes. Puede estar seguro de comprar una unidad de monitoreo de corriente residual de detección de fuga de CA/ CC de nosotros.
El módulo de detección de corriente residual de la serie XKCA es ampliamente aplicable, especialmente en estaciones de carga pública para vehículos eléctricos, motocicletas eléctricas, bicicletas eléctricas, tarifas de carga y gestión de seguridad de energía. Ofrece un uso simple e instalación fácil.
Características
■ Suministro único +5 V
■ salida dual de drenaje abierto digital, indicación de viaje 20MAAC/6MADC
■ Conductores primarios trifásicos en el módulo (Typ. 32a, Max. 40a)
■ Salida PWM para indicación de valor de corriente residual de CC (0 ~ 30 mA)
■ Salida de error para la indicación de falla del sistema
■ Montado en la placa PCB
■ Función de autoevaluación
Aplicaciones
■ Detección de fallas a tierra
■ Estación de carga de vehículo eléctrico
■ Detección de corriente de fuga del convertidor
Estándar
■ Aplicable para los requisitos de corriente residual IEC 62752
■ Aplicable para IEC 62955 Requisitos de corriente residual para RDC-PD
■ Aplicable para los requisitos de corriente residual UL2231
■ Componentes diseñados ROHS/alcance de relleno completo

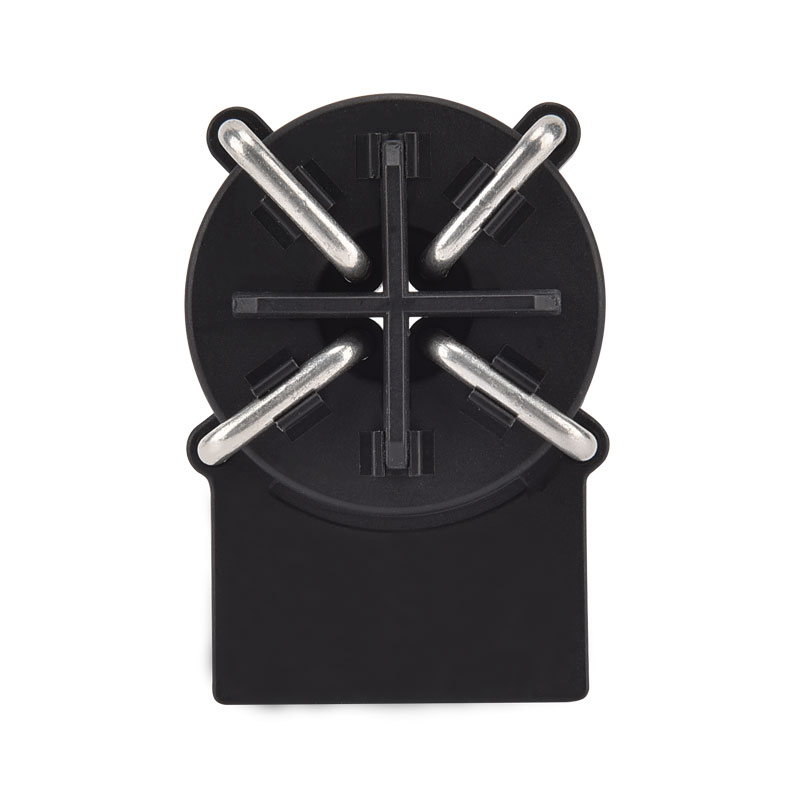

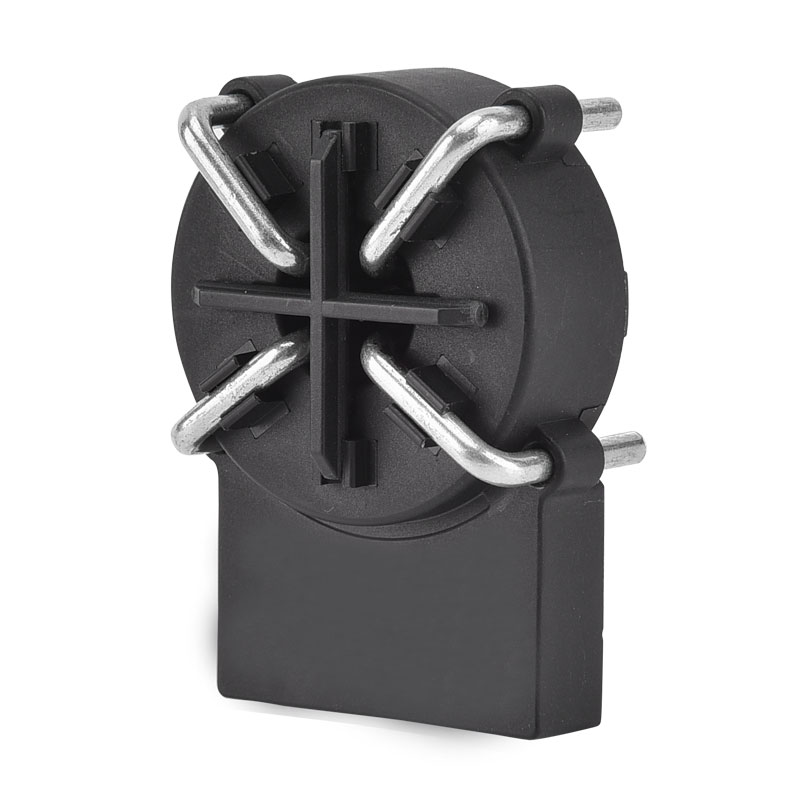

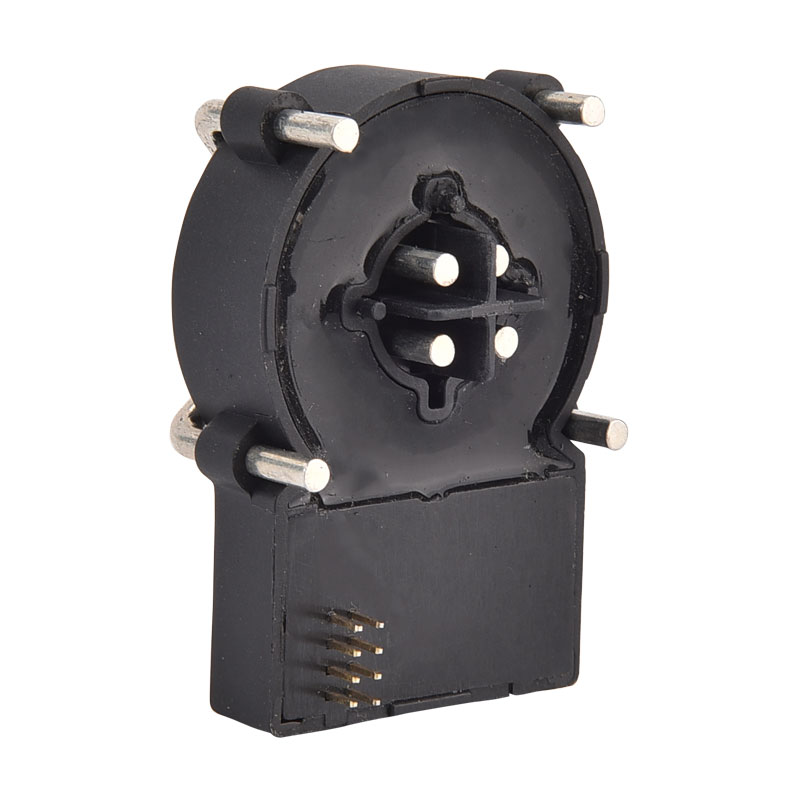

Aperance del producto
Esquema de aplicación típico:
Definición de PIN:
No | Nombre | Función |
1 | Error | ■ Pin de salida de colector abierto para indicar la condición de falla del sistema ■ Cuando no hay fallas en el sistema, este pin se llevará a cabo en GND ■ Cuando se produce fallas del sistema, este pin será de alta impedancia |
2 | Prueba | ■ Cuando este PIN se realice a 0VDC, el módulo calculará la deriva de puntos cero y almacenará el valor para registrarse en el MCU para finalizar la operación de calibración. ■ Después de finalizar la calibración, el sistema generará internamente la corriente residual simulada para verificar si el módulo puede hacer la respuesta correcta. Durante este procedimiento, X20-Out & X6-Out recurrirá a alta impedancia si el módulo funciona correctamente. Atención: ■ Al usar la función de prueba, el circuito principal debe cortarse para garantizar que no hay flujo de corriente residual ■ Al usar esta función PIN, siga la figura del diagrama de tiempo |
3 | X6-fuera | ■ Si la corriente residual excede el valor de Trippling de CC preestablecido (para este módulo, típicamente 4.5 MADC), esta salida está en un estado de alta impedancia ■ Cuando el R.M.S de la corriente residual total excede el valor de trippación de corriente de corriente preestablecida, esta salida se encuentra en un estado de alta impedancia ■ Cuando ocurre el sistema del sistema, esta salida está en un estado de alta impedancia ■ Para otras condiciones normales, esta salida está en un nivel bajo (GND) |
4 | X20 | ■ Si la corriente residual excede el valor de tropiezo de corriente de corriente preestablecida (para Pure-AC, típicamente de 17.8 MAAC), esta salida se encuentra en un estado de alta impedancia ■ Cuando ocurre el sistema del sistema, esta salida está en un estado de alta impedancia ■ Para otras condiciones normales, esta salida está en un nivel bajo (GND) |
5 | Gnd | ■ tierra |
6 | VDD | ■ Fuente de alimentación del módulo, voltaje estándar 5VDC ■ La entrada de voltaje debe estar dentro de 4.85 ~ 5.15vdc, capacidad de salida de energía> 100 mA ■ Ripe de fuente de alimentación ≤ 150 mv (Se sugiere usar el circuito LDO, para referencia IC LP2985A-50dB) |
7 | PWM | ■ Indicando el componente de corriente residual de CC con ciclo de trabajo con PWM de 8 kHz ■ Resolución de salida = 3.33%/MADC de 0 ~ 30MADC ■ precisión de aproximadamente ± 0.5 mA |
8 | Carolina del Norte | ■ No utilizado |
Características eléctricas/de confiabilidad:
Carbonizarse | Mínimo | Típico | Máximo | Unidad | |
1 | Corriente RMS nominal primaria (1 fase / 3 fase) | 32 | 40 | A | |
2 | Voltaje de suministro | 4.85 | 5 | 5.15 | V |
3 | Temperatura de operación ambiente | -40 | +105 | ℃ | |
4 | Temperatura de almacenamiento ambiental | -20 | +65 | ℃ | |
5 | Consumo de energía estática | 110 | MW | ||
6 | Espacio libre eléctrico; primario primario | 6.5 | mm | ||
7 | Apare de espacio eléctrico; | 10 | mm | ||
8 | Distancia de escalofrío; primario primario | 8 | mm | ||
9 | Distancia de arrastre; | 10 | mm | ||
10 | Entrada de voltaje, bajo nivel | 0 | 0.6 | V | |
11 | Entrada de voltaje, alto nivel | 4.2 | 5 | V | |
12 | Vida teórica de diseño | 20 | Año | ||
13 | Altitud operativa | 4000 | m |
Corriente de viaje (características relacionadas con la corriente residual):
Wav | Frecuente | Mínimo | Típico | Máximo | Unidad | |
1 | C.A. | 50Hz | 15 | 17.8 | 20 | mamá |
2 | A0 | 50Hz | 11 | 17 | 26 | mamá |
3 | A90 | 50Hz | 10 | 18.5 | 27 | mamá |
4 | A135 | 50Hz | 10 | 22.9 | 28 | mamá |
5 | 2pdc | - | 3.5 | 5.0 | 7 | mamá |
6 | 3pdc | - | 3.1 | 4.5 | 6.2 | mamá |
7 | S-DC | - | 3.0 | 4.5 | 6.0 | mamá |
Tiempo de viaje (características relacionadas con la corriente residual):
Wav | Frecuente | Actual | Típico | Máximo | Unidad | |
1 | C.A. | 50Hz | 30mera | 50 | 1000 | EM |
2 | C.A. | 50Hz | 60mera | 16 | 100 | EM |
3 | C.A. | 50Hz | 150 mA | 15 | 60 | EM |
4 | C.A. | 50Hz | 5a ~ 100a | 8.5 | 60 | EM |
5 | A0 | - | 42MA | 25 | 100 | EM |
6 | A0 | - | 84mA | 18 | 60 | EM |
7 | A0 | - | 210 mA | 10 | 60 | EM |
8 | A0+DC | - | 42MA+6MADC | 18 | 60 | EM |
9 | A0+DC | - | 84MA+6MADC | 15 | 60 | EM |
10 | A0+DC | - | 210MA+6MADC | 15 | 60 | EM |
11 | S-DC | - | 6mA | 48 | 1000 | EM |
12 | S-DC | - | 60mera | 16 | 100 | EM |
13 | S-DC | - | 300mA | 8.5 | 60 | EM |
14 | 2pdc/3pdc | - | 60mera | 20 | 100 | EM |
15 | 2pdc/3pdc | - | 120 mA | 15 | 60 | EM |
16 | 2pdc/3pdc | - | 300mA | 12 | 60 | EM |
17 | 2pdc/3pdc | - | 5a ~ 100a | 12 | 60 | EM |
Dimensión del producto (mm):
Diagrama de tiempo:
■ T0 Como tiempo de espera para la estabilización del sistema, T0≈ 270 ms
■ T1 Como el tiempo de espera, se sugiere T1 ≥ 100 ms
■ T2 Como el tiempo de calibración y orden de autoevaluación, se sugiere 50 ms ≤ T2 ≤ 100 ms
■ T3 Como el tiempo de espera para la DC DC de autocomprobación, T3≈ 200 ms, se sugiere leer x6-out después de 300 ms
■ T4 Como el tiempo de espera del AC-Test AC, T4≈ 690 ms, se sugiere leer X30 después de 300 ms
■ T5 Como tiempo de duración de indicación de autocomprobación de CA, T5 ≈ 1580 ms
■ T6 Como tiempo de duración de indicación de autocomprobación de CC, T6 ≈ 1090 ms
Circuito de autoevaluación:
■ 2 Aguen en el ZCT para generar corriente residual de CC simalizada
■ Al usar VDD para generar un valor típico = 6.53 Corriente residual simulada MADC
■ Esta corriente es la condición de disparo más restringida para probar si el sistema funciona correctamente
Umbral de flip de señal digital:
■ Para evitar la oscilación de la señal, el cambio de salida de la señal se ha establecido con umbral de tropiezo y umbral de recuperación
■ Al tropezar con el umbral Alcanzado, el Flip X-Out relacionado, y cuando la corriente disminuye al umbral de recuperación
, el volteado X-Out relacionado nuevamente, de regreso al estado de bajo nivel
■ se establece como un valor de disparo 100% típico, y
se establece como un valor de disparo típico del 55%
